Bộ lọc khí nén STNC TC4000-04

Mô tả
Đánh giá (0)

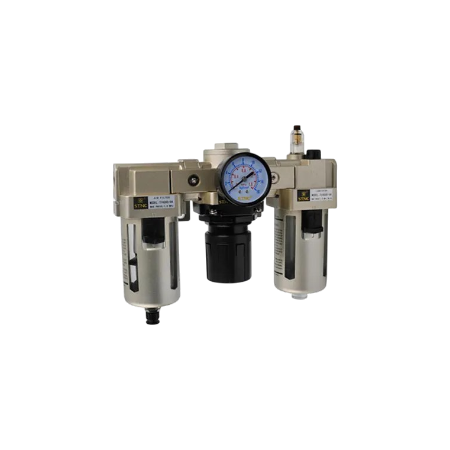

Bộ lọc khí nén STNC TC4000-04 (Cụm xử lý khí nén ba chi tiết F.R.L STNC TC4000-04 – Cổng ren 1/2″ / 21mm) là giải pháp xử lý và làm sạch khí nén toàn diện chuẩn công nghiệp đến từ thương hiệu STNC Pneumatic (Trung Quốc). Được ghép nối từ 3 thiết bị riêng biệt gồm Bộ lọc thô TF4000-04 (Filter), Van điều áp TR4000-04 (Regulator) và Bình tra dầu TL4000-04 (Lubricator), cụm F.R.L này đảm nhận trọn vẹn 3 chức năng: Tách nước & cặn bẩn – Điều chỉnh áp suất – Tra dầu bôi trơn.

Sản phẩm được phân phối chính hãng với giá tốt nhất thị trường, sẵn kho số lượng lớn, đầy đủ chứng nhận, giao hàng hỏa tốc toàn quốc.

1. Bảng Thông Số Kỹ Thuật Chi Tiết STNC TC4000-04

Thông số kỹ thuật	Giá trị chi tiết
Thương hiệu / Xuất xứ	STNC Pneumatic (Trung Quốc)
Model sản phẩm	TC4000-04 (Thuộc dòng TC Series – 3 khối F.R.L)
Cấu trúc cụm ghép	TF4000-04 (Lọc) + TR4000-04 (Điều áp) + TL4000-04 (Tra dầu)
Môi chất sử dụng	Khí nén (Air)
Kích thước cổng ren (Port size)	G 1/2″ (Đường kính ren khoảng 21mm)
Độ tinh lọc tiêu chuẩn	5 µm – 40 µm (Giữ lại bụi bẩn, mạt sắt và tách nước đọng)
Dải áp suất điều chỉnh	0.05 – 0.85 MPa (0.5 – 8.5 bar / 8.5 kg/cm²)
Áp suất chịu đựng tối đa	1.0 MPa (10 bar / 10 kg/cm²)
Dải nhiệt độ hoạt động	5°C đến 60°C
Chất liệu thân & cốc	Thân hợp kim nhôm đúc / Cốc Polycarbonate bọc khung bảo vệ kim loại
Dầu bôi trơn khuyến nghị	Dầu khí nén chuyên dụng (ISO VG32 hoặc tương đương)
Kiểu xả nước (Drain type)	Xả tay (Manual drain) / Xả tự động (Auto drain)

2. Ưu Điểm Nổi Bật Của Bộ Lọc Ba Khí Nén STNC TC4000-04

🛠 Cấu Trúc Ba Khối F.R.L Độc Lập & Dễ Bảo Trì

Khác với dòng lọc đôi kết hợp, bộ lọc ba STNC TC4000-04 tách biệt rõ ràng 3 nhiệm vụ:

Khối Lọc (Filter – TF4000): Loại bỏ hoàn toàn tạp chất, mạt rỉ sét và nước ngưng tụ trong đường ống.
Khối Điều Áp (Regulator – TR4000): Tùy chỉnh và duy trì áp suất ổn định, tránh tình trạng tăng áp đột ngột làm hỏng thiết bị.
Khối Tra Dầu (Lubricator – TL4000): Phun sương dầu mịn vào dòng khí để bôi trơn ty xi lanh, van điện từ, giảm ma sát và tăng tuổi thọ phớt.

Nhờ thiết kế 3 khối riêng biệt, khi một bộ phận cần vệ sinh hoặc bảo dưỡng, kỹ thuật viên có thể dễ dàng tháo lắp từng khối mà không làm ảnh hưởng đến cả hệ thống.

💰 Chi Phí Đầu Tư Cực Tốt Cho Cổng Ren 1/2″ (21mm)

Kích thước ren 1/2″ (21mm) đáp ứng lưu lượng khí nén lớn cho các máy công nghiệp nặng. Mức giá của STNC TC4000-04 cực kỳ rẻ (chỉ bằng 1/3 so với hàng Nhật/Hàn), giúp tối ưu ngân sách đầu tư ban đầu cho doanh nghiệp và xưởng sản xuất.

⚙ Độ Bền Cao & Chịu Tải Tốt

Thân kim loại đúc nguyên khối chống va đập, cốc nhựa Polycarbonate cao cấp được bảo vệ bởi khung kim loại chắc chắn, đảm bảo vận hành bền bỉ trong môi trường nhà xưởng công nghiệp khắt khe.

3. Ứng Dụng Thực Tế Của STNC TC4000-04

Xưởng Chế Tạo Máy & Dây Chuyền Tự Động: Cấp khí sạch và bôi trơn liên tục cho các hệ thống xi lanh khí nén cỡ lớn (SC80, SC100, SC125) và các cụm van điện từ 5/2, 5/3.
Ngành Chế Biến Gỗ, Cơ Khí Nặng & Bao Bì: Lắp tại các đường ống chính phân nhánh 1/2″ cấp nguồn cho máy cắt, máy ép, máy dán cạnh.
Gara Ô Tô & Trạm Sửa Chữa: Cấp nguồn khí sạch đã bôi trơn cho cầu nâng, máy tháo vỏ ô tô, súng siết bu-lông khí nén công suất lớn.

4. Hướng Dẫn Lắp Đặt Và Vận Hành Đúng Kỹ Thuật

Chiều dòng khí: Lắp đặt theo đúng chiều mũi tên chỉ hướng dòng chảy (IN -> OUT) đúc nổi trên thân từng khối: TF (Lọc) -> TR (Điều áp) -> TL (Tra dầu).
Phương thẳng đứng: Luôn gá cụm bộ lọc vuông góc với mặt đất (cốc chứa nước và cốc chứa dầu hướng xuống dưới).
Thao tác chỉnh áp: Kéo nhẹ núm vặn điều áp ở khối giữa (TR4000) lên, xoay theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm áp (quan sát đồng hồ đo áp). Nhấn xuống để khóa cố định.
Chỉnh lượng dầu bôi trơn: Vặn vít điều chỉnh trên đỉnh khối tra dầu (TL4000) sao cho lượng dầu nhỏ giọt đạt khoảng 3 – 5 giọt/phút khi dòng khí chảy qua.
Xả nước đọng: Kiểm tra cốc lọc TF4000 và xoay van xả ở đáy cốc khi nước ngưng tụ gần đầy.
